Hardware
RFID USB Schreib/Lesegerät F130
ISO IEC 14443
Technische Daten:
USB
Leseeinheit für Mifare 13,56MHZ Transponder Karten oder
Schlüsselanhänger incl. umfangreiche Software mit Kopiermöglichkeit.
Geeignet für MIFARE 1k, 4k und Ultralight
Das Gerät stammt aus eigener Fertigung !
Das Handbuch senden wir Ihnen auf Anfrage gerne zu !
USB RS422 Interface mit galvanischer Trennung
Technische Daten:
USB Baustein FT232RL
RS422 Baustein MAX488
Optokoppler 6N137
Übertragungsstrecke: ca. 1000m
Aus eigener Fertigung

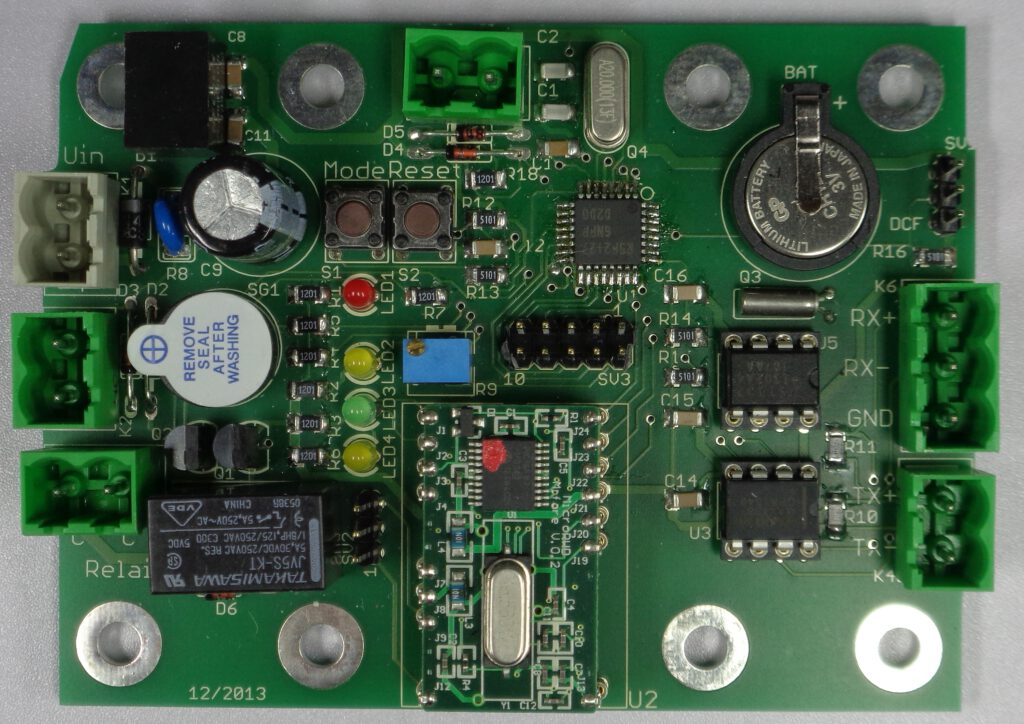

Transponder Terminal für Campingplätze und Fitnessstudios
Das Gate Transponder Terminal wurde entwickelt zur Tür und Schrankensteuerung und um den bargeldlosen Zahlungsverkehr mittels Mifare 1k Chipkarten auf Campingplätzen und in Fitness-Studios zu ermöglichen.
Es wird eingesetzt
- als Online Terminal für die Tür und Schrankensteuerung
- für Sanitäranlagen (Duschen) zum Steuern der Duschen sowie zur Abbuchung vom Guthaben
- zum Schalten von Waschmaschinen und Trocknern und ebenfalls zum abbuchen des Guthabens
- Zeiterfassung der Angestellten
Technische Daten:
24V Spannungsversorgung
CPU 16 Bit Renesas R8C27
RS422 Schnittstelle für die Verbindung zum PC
Echtzeituhr mit dem Baustein DS1307
Ein Relais 230V 5A zum Ansteuern der Schranke oder des Türöffners
Summer 5V für akustische Rückmeldung
LCD Display mit HD44780 2×16 für die Benutzerführung und Anzeige der Beträge
Eingang für Induktionsschleife
Leseeinheit 13.56 Mhz für Mifare 1k 13,56 Mhz Transponder Karten oder Schlüsselanhänger
Standalone Betrieb oder Online Betrieb möglich. (über RS422 oder Ethernet)
Weiter Infos gerne auf Anfrage
Steuerung Reflow32 für SMD Ofen T962 / T962A (und andere)
Technische Daten der Platine:
- CPU ATMEGA 32
- 2 Temperaturkanäle für PT1000 Sensoren
- Anschluss für die beiden Heizelemente
- Anschluss für den 240V Lüfter
- Ansteuerung von 2 LED
- Ansteuerung eines Summers
- 1 Halbleiterrelais von Sharp 240V / 8A für die Heizung
- 1 Halbleiterrelais von Sharp 240V / 8A für den Lüfter
- Anschluss für ein Grafikdisplay (128×64)mit KS108 Grafikprozessor
- Anschlussmöglichkeit für 5 Taster
- ISP Schnittstelle für den Software Update
- Anschluss für den kleinen Gehäuselüfter (ca. 24V)
Implementiert sind derzeit vier Programme
- Bleifrei löten
- PB löten
- Trocknen (80°C) (PID Regler)
- Manuelle Bedienung – Heizung Ein Aus / Lüfter Ein / Aus
Aus eigener Fertigung
Ferner ist es möglich den Ofen per RS232 bzw. USB Schnittstelle anzusteuern
Weiter Infos senden wir auf Anfrage gerne zu.
Cypress PSOC5 Board für Schulungszwecke mit CY8CKIT-059
Hardwarebeschreibung:
4 Potis für A/D Wandler incl. 2.048 V Referenz
6 Taster
8 LEDsCPU CY8C5888LTI PSOC5NTC 10k Widerstand zur Temperaturmessung
Softwarebeispiele für den Cypress PSOC-Creator 4.2 für ein Messinterface sowie PC-Chart-Software in C# !
incl. Schaltplan und Layout für die Hardware.
Wir bieten auch individuelle Kurse für den Cypress PSOC4 und PSOC5 an !Weitere Infos auf unserer Webseite unter Kurse !
Komplettpreis 49,– € erhältlich auf Anfrage
Weiter Infos senden wir Ihnen auf Anfrage gerne zu.
Raspberry PI E/A Testboard für die Port Programmierung in C, Python und mit verschiedenen SPS Umgebungen wie Codesys und dem openplc Projekt.
